เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Saibo
ได้รับการรับรอง: CE/IS09001/SGS
หมายเลขรุ่น: U แป
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: เหมาะสำหรับการขนส่งทางทะเล
เวลาการส่งมอบ: 65 วันทำการหลังจากได้รับเงินมัดจำ
เงื่อนไขการชำระเงิน: แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 280 ชุดต่อปี
ข้อมูลรายละเอียด
วัสดุลูกกลิ้ง: Gcr15,58-62,HRC สถานี: 14 สถานี +1 สถานีแก้ไข
ขับ: กล่องเกียร์ ความหนาของเหล็ก: 2.0-2.0มม
กำลังมอเตอร์หลัก: 30Kw มอเตอร์ไฮดรอลิก: 11KW
สถานีเจาะ: 4 ยูนิต เส้นผ่านศูนย์กลางของเพลา: 85มม.,40CR
แสงสูง:

2.0mm U Purlin Roll เครื่องขึ้นรูป

,

30KW U Purlin Roll Forming Machine

,

กล่องเกียร์ Purlin Roll Forming Machine


รายละเอียดสินค้า

เครื่องขึ้นรูปม้วน U Purlin



เทคโนโลยีหลัก

  • uncoiler สำหรับงานหนักพร้อมรถคอยล์
  • ระบบแผ่
  • เจาะเพื่อสร้างรู
  • เครื่องขึ้นรูปม้วน
  • กล่องเกียร์พร้อมไดรฟ์คลัป
  • การตัดหลังไฮดรอลิก



ประวัติโดยย่อ:

โปรไฟล์เครื่องทั้งหมดของเราได้รับการปรับแต่ง โปรไฟล์ด้านบนใช้สำหรับการอ้างอิงของคุณเท่านั้น



เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 0

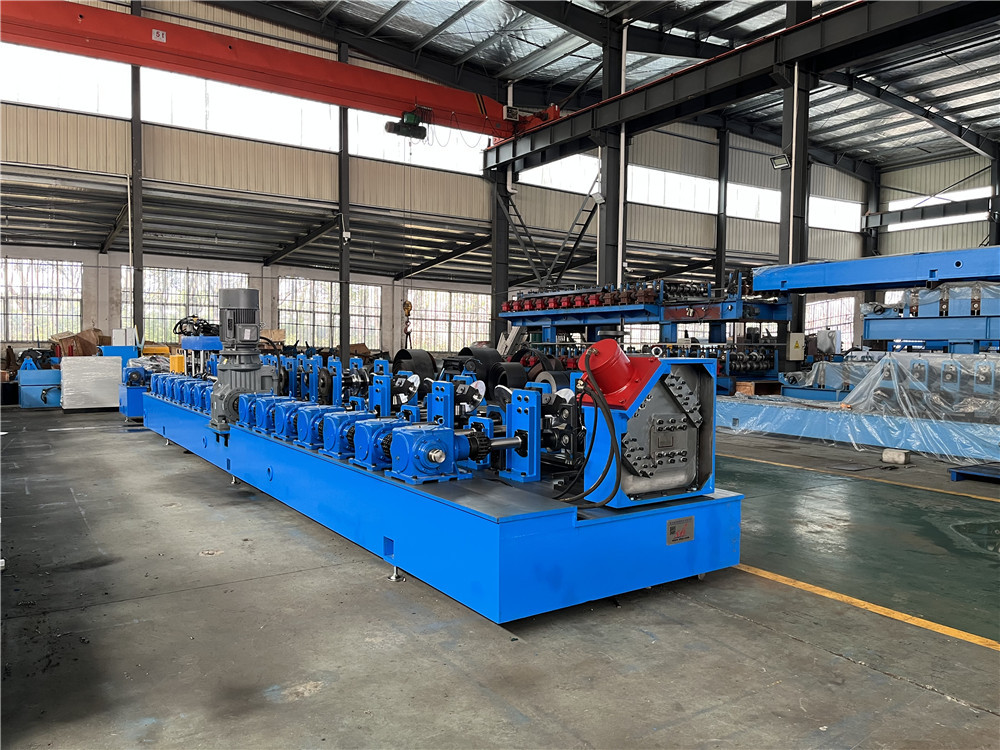

ภาพถ่ายเครื่องสำหรับการอ้างอิง

เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 1

เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 2



เค้าโครง:

decoiler ไฮดรอลิก—การปรับระดับ—การเจาะ—การขึ้นรูปม้วน—การตัดหลัง—โต๊ะออก



ข้อมูลจำเพาะ:

หมายเลขสินค้า



คำอธิบาย



ข้อกำหนดที่นำเสนอ

1 เครื่องขึ้นรูปม้วน

U แป



2 ความกว้างของวัสดุ ตามโปรไฟล์สุดท้าย
3 ความเร็วในการกลิ้ง 15ม./นาที
4 ความหนาของโรลลิ่ง 2.0-4.0 มม
5 ระบบควบคุม PLC (Panasonic) ตามรายการในหมายเหตุ
6 ยกเลิกคอยล์เลอร์ de-coiler ไฮดรอลิก 5 ตันพร้อมรถคอยล์
7 สถานีปรับระดับ 1 สถานี (สามลูกกลิ้งมากกว่าสี่)
8 เจาะพลังไฮดรอลิค 11กิโลวัตต์
9 เจาะ สี่ชุด
10 สถานีโรลเลอร์ 14 สถานี + หนึ่งสถานีของการแก้ไข
11 วัสดุลูกกลิ้ง

Gcr15, HRC58-62 ชุบโครเมี่ยม

12 วัสดุเพลาและ DIA ¢ 85 มม. วัสดุเป็นเหล็กหลอม 45 #
13 มัยมอเตอร์เพาเวอร์ 30กิโลวัตต์
14 สถานีพลังงานไฮดรอลิก 11กิโลวัตต์
15 แรงดันไฮดรอลิค 25-30Mpa
16 โหมดการตัด ตัดไฮดรอลิค
17 วัสดุของการตัด Cr12 ดับ 58-62 ℃
18 โครงสร้างของสถานี การตัดลวดอิเล็กโทรด
19 ความอดทน 3ม.+-1.5มม
20 แหล่งไฟฟ้า

380V, 50Hz, 3 เฟส

ตามความต้องการของลูกค้า

21 ทางขับ โดยกระปุกเกียร์
22 สีของเครื่อง สีเหลืองและสีน้ำเงิน
23 วิธีเปลี่ยนโปรไฟล์ เปลี่ยนสถานีลูกกลิ้งสามแห่งสุดท้ายซึ่งอยู่ในกลักกระดาษเดียว

รายละเอียดสินค้า

เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 3

แฟลตเทนเนอร์.

  • ต้องวางแผนปริมาณลูกกลิ้งปรับระดับตามความหนา 2.0-4.0 มม
  • ลูกกลิ้งปรับให้เรียบ: ด้านบนคือ 3 ลูกกลิ้ง ด้านล่างคือ 4 สถานี (รวมเป็น 7 ลูกกลิ้ง)
  • เส้นผ่านศูนย์กลางของเพลาที่ราบเรียบ: เส้นผ่านศูนย์กลาง 100 มม. วัสดุเป็น SAE 1045 ชุบแข็งและแบ่งเบาบรรเทา

เจาะและตัดล่วงหน้า

  • ใช้การเจาะแบบไฮดรอลิค
  • เครื่องนี้จำเป็นต้องใช้ระบบเจาะไฮดรอลิกแบบหนึ่งหน่วยตามที่ลูกค้าจัดเตรียมไว้
  • พั้นช์และดอลลี่จะเป็น CR-12 ความแข็ง HRC 58-62
  • การตัดล่วงหน้า: ติดตั้งหลังจากให้อาหาร เปลี่ยนขนาดโดยไม่ต้องเปลี่ยนเครื่องตัด
  • กำลังไฮดรอลิก: 11KW




เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 4
เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 5

ส่วนการขึ้นรูป

  • กำลังมอเตอร์หลัก : 30 กิโลวัตต์
  • วัสดุลูกกลิ้ง : GCR15, HRC58-62℃ เคลือบด้วยโครเมียม
  • เพลาDIA : ¢ 85 มม. มวัสดุ: เหล็กหลอม 45 #
  • สถานี oller : ประมาณ 14 สถานี
  • ความเร็วในการรีด : 15ม./นาที
  • แรงดันไฟเครื่อง :380V, 50HZ, 3 เฟส

ตัด.

  • เครื่องใช้ระบบตัดไฮดรอลิก
  • แรงดันใช้งานไฮดรอลิก: ปรับได้ 35Mpa
  • การตัดหลังการขึ้นรูป: ตัดแผ่นหลังจากม้วนขึ้นรูปตามความยาวที่ต้องการ
  • วัสดุของใบมีด: Cr12 พร้อมการรักษาความร้อน 58-60 °
  • การวัดความยาว: การวัดความยาวเอนโค้ดเดอร์อัตโนมัติ ยี่ห้อ: Omron
  • ความคลาดเคลื่อนของความยาว: 3000mm+/-1.5mm
เครื่องขึ้นรูปม้วนแป U 2.0 มม. ขับโดยกล่องเกียร์ 30KW 6
