| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | Saibo |
| ได้รับการรับรอง: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| ราคา: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | Forming speed: | 0-12m/min |
| เน้น: | เครื่องปั้นม้วนสลอยสแตนเลสแบบคลื่น,เครื่องปรับรูปร่างกลมกลมกลมกลม,อาร์คโค้งเครื่องปั้นไซโล |
||
อัตโนมัติ Silo รอลล์การสร้างเครื่องจักรโดยเกียร์ด้วยระบบตัดไฮดรอลิก
1รายละเอียดหลัก:
| ไม่ | รายละเอียดของวัสดุ | |
1 | วัสดุที่เหมาะสม | GI, MS,Q345 |
2 | ความกว้างของวัตถุดิบ | จากขนาดของกระดูก |
| 3 | ความหนา | 20.0-4.0 มิลลิเมตร |
2. แผนการกระแสกระบวนการ
เครื่องลดลมไฮดรอลิก หน่วยหัวเปลือก ((การให้อาหาร + การปรับระดับ) ผ่อนตัด เครื่องปรับรูปร่างม้วน ผ่อนตัดและเก็บสายเสีย
3รายละเอียดของส่วนประกอบ
| 1 เครื่องปลดลวด | ||
| หน้าที่ | เพื่อปลดลวดลวดและรักษาความยืดหยุ่นด้านหลังที่ต้องการระหว่างการลวดครั้งแรก | |
| รวม | อุปกรณ์พร้อมแขนการสนับสนุนไฮดรอลิก ไฮดรอลิกอัตโนมัติ | |
| ความจุ | สูงสุด 15 ตัน | |
| เลขของกระดูก | 1 แมนเดรล | |
| 2 เครื่องปั้น | |
| 1)อุปกรณ์หัวเปลือก | |
| หน้าที่ | ใช้ในการเปิดหัวของม้วนเหล็ก, สะดวกส่วนบิดและทําให้หัวแผ่นเข้าไปในม้วน pinch ได้เรียบร้อย |
| การปรับระดับ | รวม 5 รอลล์ 2 รอลล์ด้านบน และ 3 รอลล์ด้านล่าง |
| วัสดุม้วนระดับ | 40CR, HCR50 |
| 2) การตัดก่อน | |
| หน้าที่ | การตัดแบบเรียบก่อนการสร้างม้วน ใช้ในการเปลี่ยนโค้ล |
| วัสดุของใบมีด | ความแข็ง D2, 58-62 HRC |
| 3) การผลิตม้วนหลัก | |
| การสร้างฐาน | เกี่ยวกับ26สถานี |
| กรอบหลัก | การปั๊มแกะทั้งหมด |
| วัสดุม้วน | Gcr15 การดับ HRC58-62 องศา, การหมุนจบโดยรวม |
| กว้างของแกน | หม้อด้านบน: Φ155mm ร่างเต็ม |
| วัสดุของ shaft | 40CR, พร้อมการดับและกระชับ |
| ขับ | โดยกล่องเกียร์สําหรับสถานีการสร้างแต่ละสถานที่ |
| ความเร็วในการปั้น | 0-12m/min; มันควรจะควบคุมโดยผู้ประกอบการ, สามารถปรับบนกล่องควบคุม |
| เครื่องยนต์ปั้น | 45KW*2เครื่องยนต์ AC |
| 3การเจาะแบบเคลื่อนไหวด้วยเซอร์โว | |
| หน้าที่ | โปรไฟล์ Punch ในตําแหน่งที่กําหนด |
| การเจาะหลังการออกแบบ | Punch กระดาษหลังจากการกรอบม้วนเป็นความยาวที่ต้องการ |
| การกระแทก | เครื่องจักรหลักจะไม่มีหยุดเมื่อ Punching, Punching กําลังบินโดย 11KW มอเตอร์ servo |
| วัสดุของหม้อเจาะ | D2 กับการรักษาความร้อน 58-60° |
| 4ระบบตัดแบบไฮดรอลิก | |
| หน้าที่ | ตัดโปรไฟล์ในความยาวที่กําหนด |
| การตัดหลังการปรับรูป | ตัดแผ่นหลังจากการสร้างม้วนความยาวที่ต้องการ |
| การเคลื่อนไหวตัด | เครื่องหลักจะหยุดเมื่อการตัด |
| วัสดุของใบมีด | D2 กับการรักษาความร้อน 58-60° |
| 5 . สต็อปเกอร์ | |
| หน้าที่ | รับผลิตภัณฑ์สุดท้าย ความสูงสามารถปรับโดยไฮดรอลิก |
| ขนาด | 3m ((ยาว) * 1.5m ((กว้าง) |

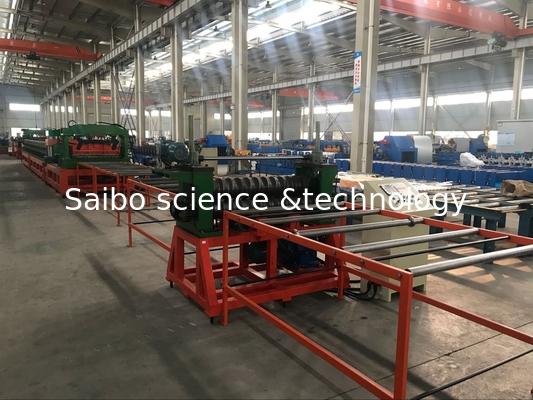

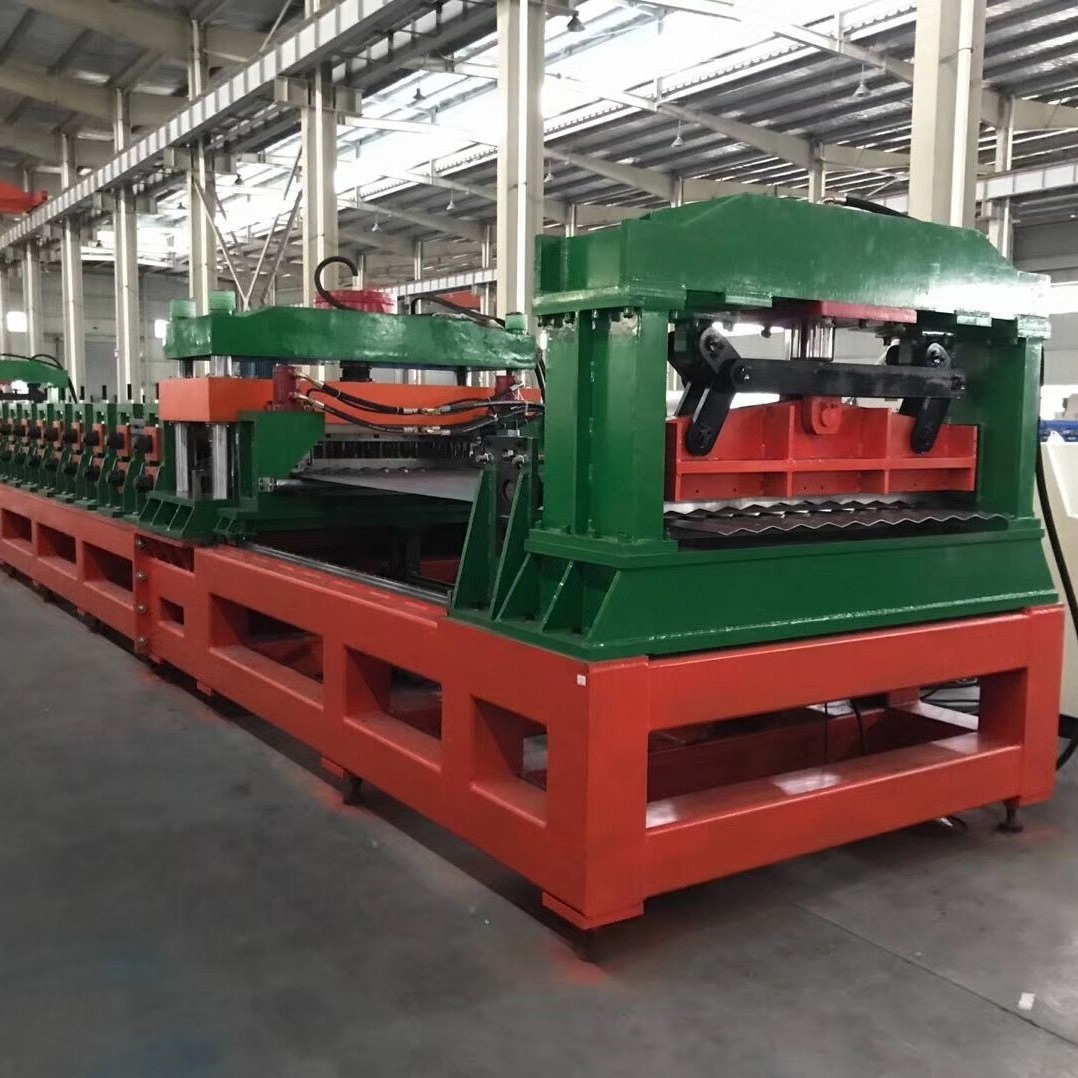

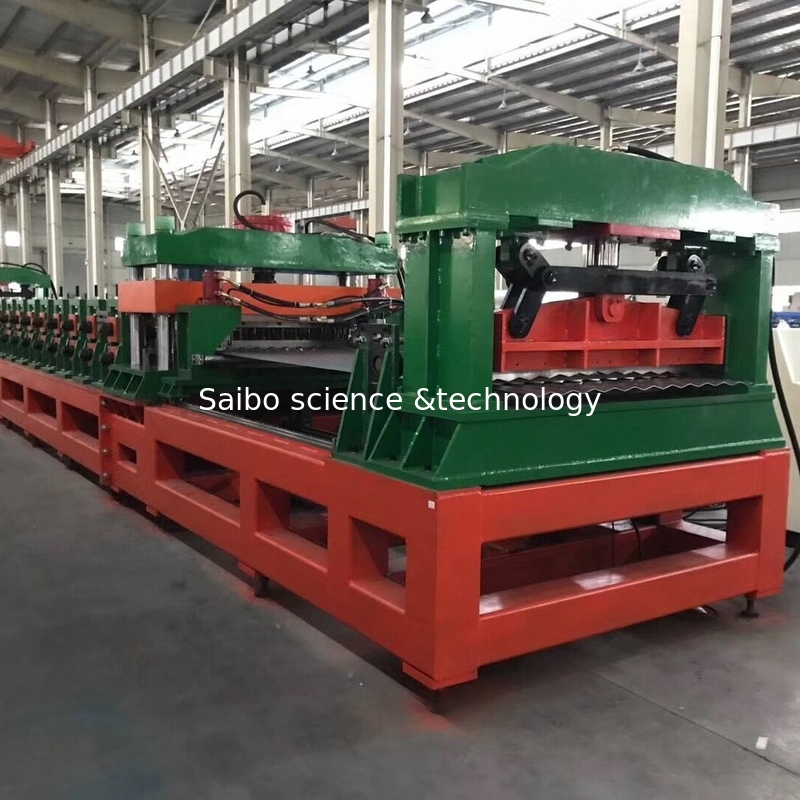

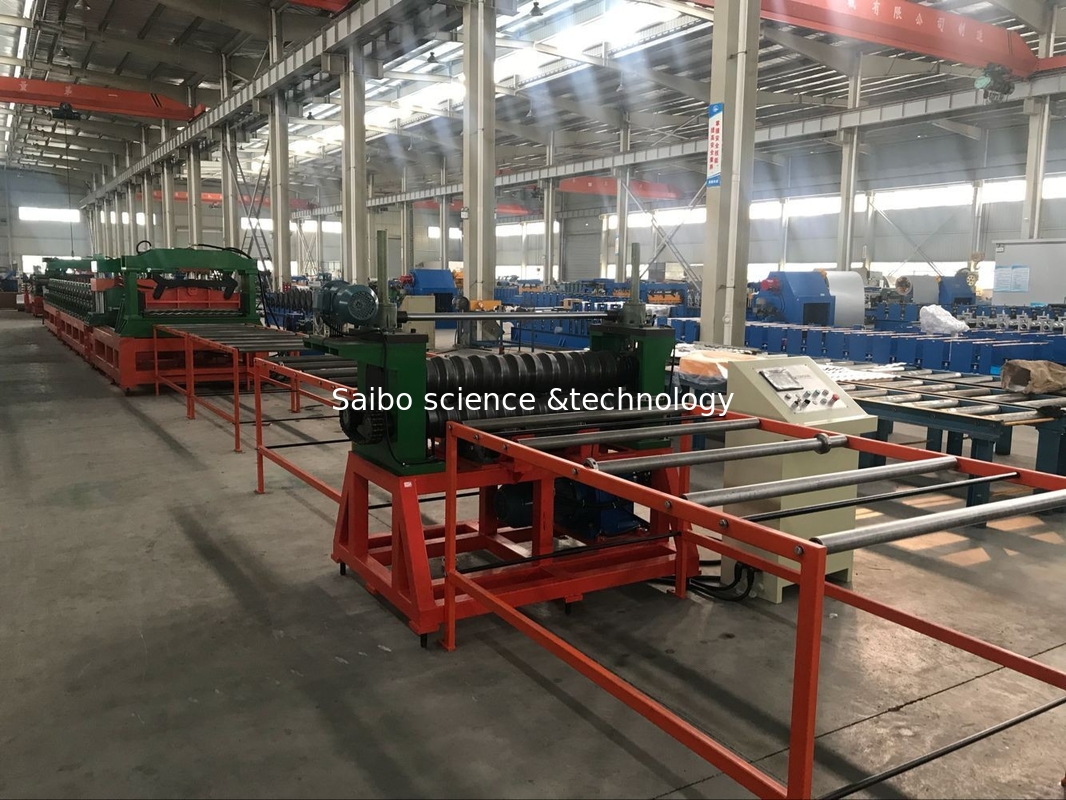

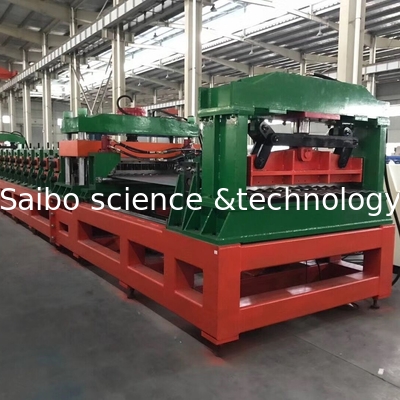

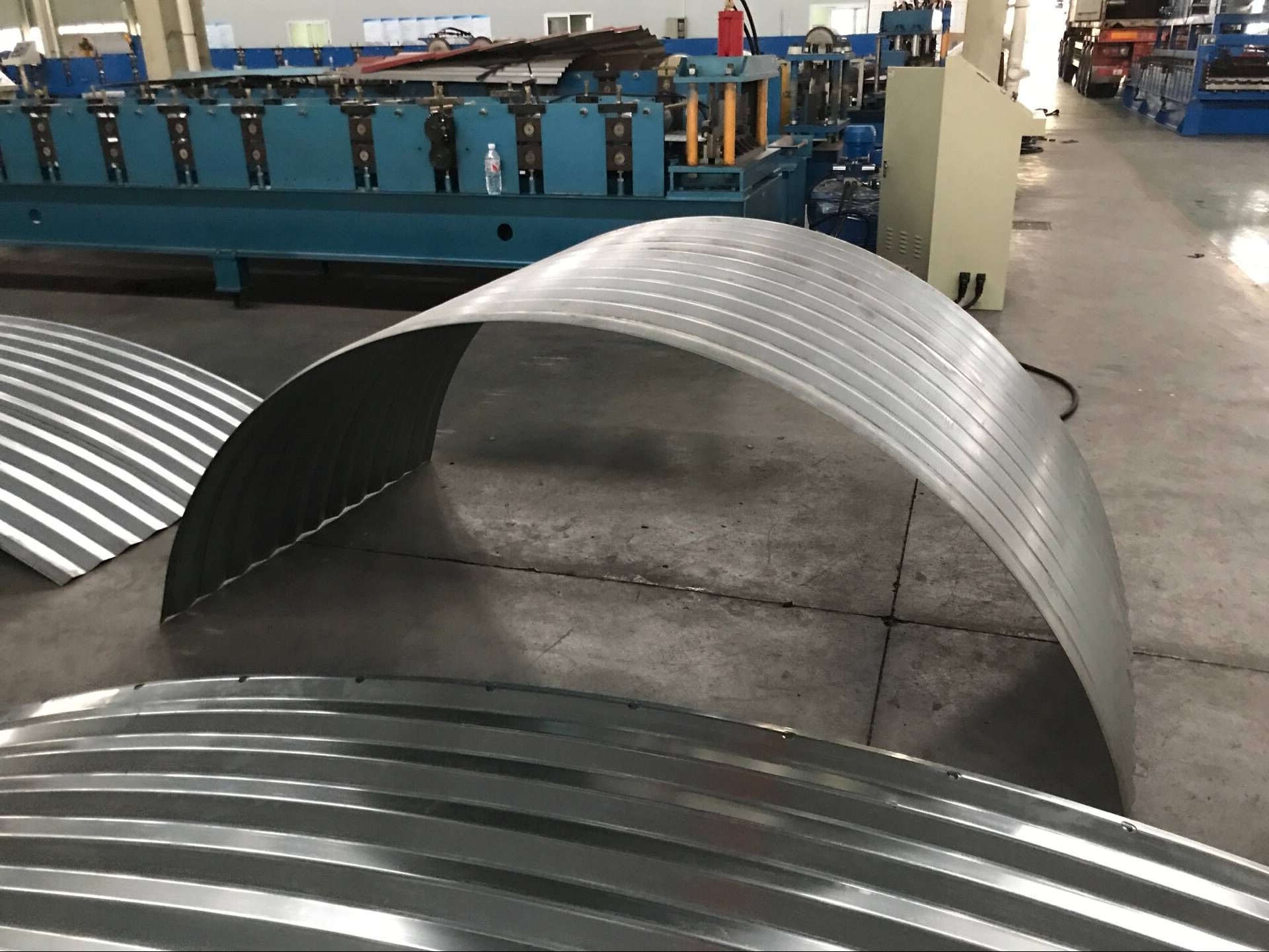

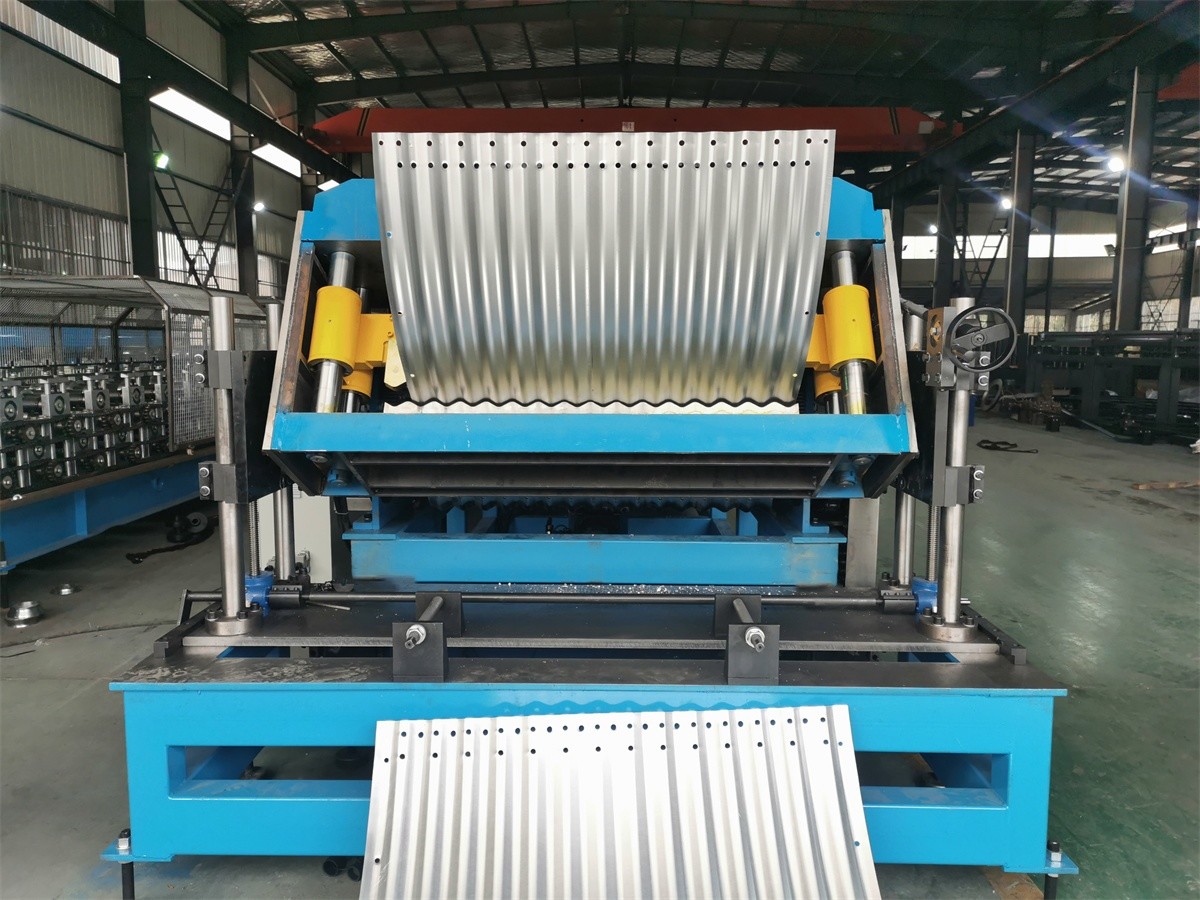

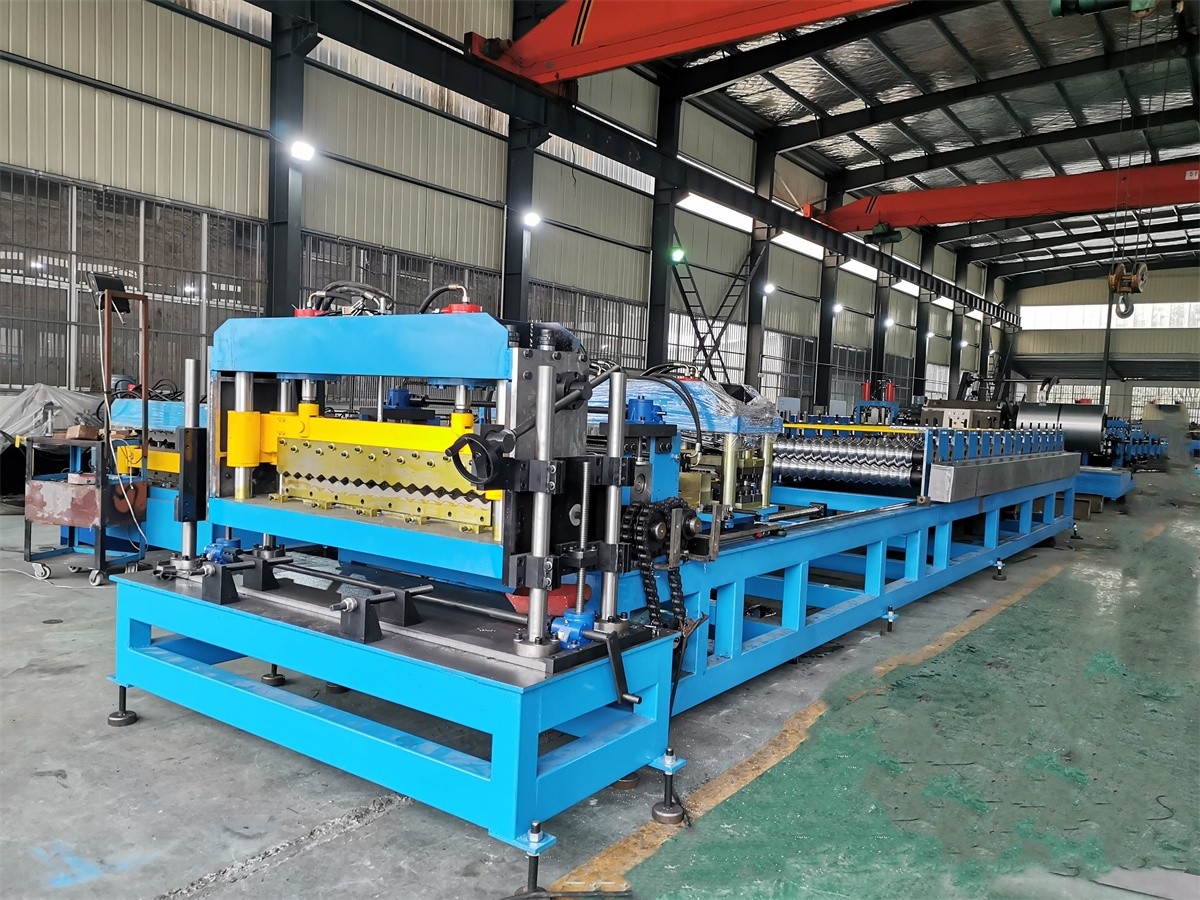

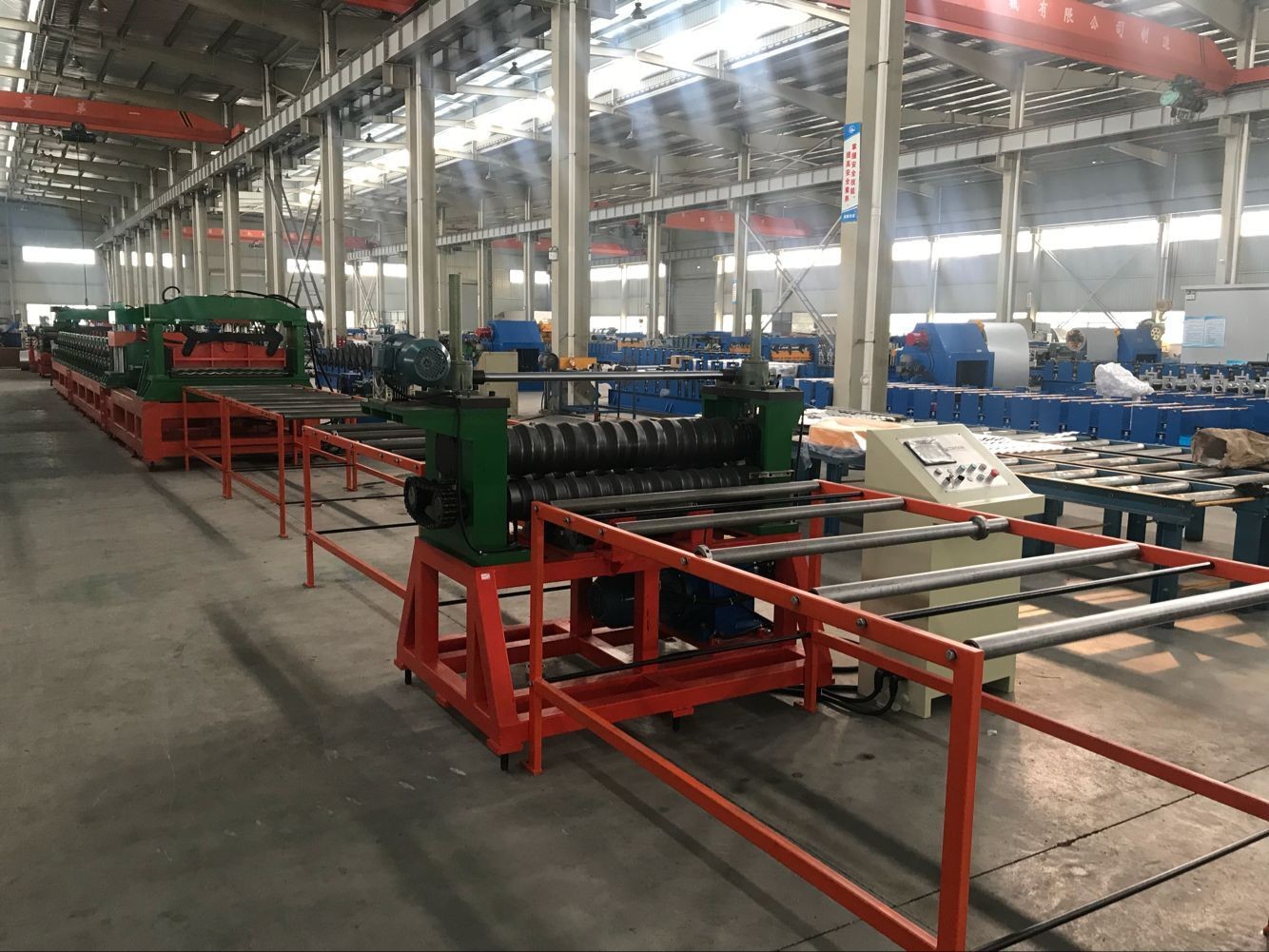

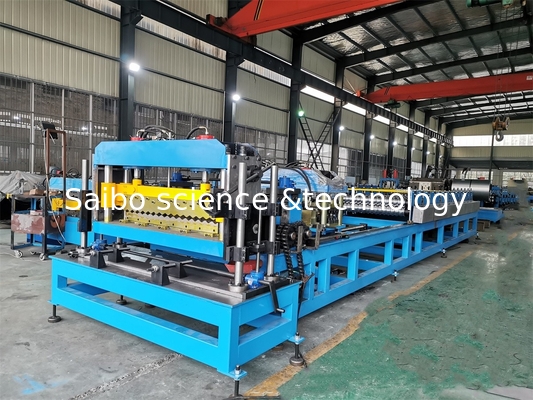

4รูปภาพเครื่องสําหรับอ้างอิง
5การรับประกัน
1: รับประกันต่อการทํางานผิดพลาดเนื่องจากความบกพร่องทางการผลิต 1 ปีหลังจากวันที่ส่งสินค้า ซ่อมแซมจะทําโดยไม่คิดค่าใช้จ่าย
2: การซ่อมแซมจะไม่ถูกดําเนินการโดยไม่ต้องเปลี่ยนแม้แต่ในช่วงระยะเวลาการรับประกันในสถานการณ์ดังต่อไปนี้
- เกิดความเสียหายจากอุทกภัยธรรมชาติ
- การทํางานผิดปกติเกิดขึ้นเพราะความผิดพลาดของผู้ใช้
- การทํางานผิดปกติเกิดขึ้นเพราะการปรับปรุง
- การทํางานผิดปกติเกิดขึ้นเพราะการเคลื่อนไหวหรือการขนส่งต่อไปหลังจากการติดตั้ง
3:ตั๋วเครื่องบิน ค่าขนส่ง โรงแรมอาหารและ 100 $ ต่อวัน จะเป็นค่าของผู้ซื้อ หากช่างผู้ผลิตต้องถูกส่งไปยังโรงงานของผู้ซื้อเพื่อบํารุงรักษาเครื่องจักรในช่วงระยะเวลาการรับประกัน.
6. FQA
1) Q: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
ตอบ: เราเป็นผู้ผลิตและเป็นบริษัทค้า
2) Q: คุณให้การติดตั้งและการฝึกอบรมในต่างประเทศ?
A: บริการติดตั้งเครื่องจักรในต่างประเทศและการฝึกคนทํางานเป็นตัวเลือก
3) Q: การสนับสนุนหลังการขายของคุณเป็นอย่างไร?
ตอบ: เราให้บริการด้านการสนับสนุนทางเทคนิคในสาย และบริการต่างประเทศด้วยช่างเทคนิคที่มีฝีมือ
4) Q: โรงงานของคุณทําอย่างไรเกี่ยวกับการควบคุมคุณภาพ?
ตอบ: ไม่มีความอดทนเกี่ยวกับการควบคุมคุณภาพ การควบคุมคุณภาพเป็นไปตาม ISO9001 ทุกเครื่องต้องผ่านการทดสอบการทํางาน ก่อนที่มันจะบรรจุเพื่อการจัดส่ง
5) ฉันเชื่อคุณได้อย่างไรว่าเครื่องจักรติดการทดสอบการทํางาน ก่อนการจัดส่ง?
ตอบ: 1) เราบันทึกวิดีโอการทดสอบเพื่ออ้างอิงของคุณ หรือ
2) เราต้อนรับคุณเยี่ยมเราและทดสอบเครื่องด้วยตัวเองในโรงงานของเรา
6) คําถาม: คุณมีเครื่องปั้นแผ่นหลังคานี้ในคลัง?
ตอบ: ไม่ครับ เครื่องทําตามสั่งครับ
6การติดตั้งและการฝึกอบรม
a.If ซื้อเยี่ยมโรงงานของเราและตรวจสอบเครื่องจักร, เราจะสอนคุณวิธีการติดตั้งและใช้เครื่องจักร, และยังฝึกงานของคุณ / เทคนิคหน้าต่อหน้า.
b.Without เที่ยว, เราจะส่งคุณคู่มือการใช้งานและวิดีโอเพื่อสอนคุณเพื่อติดตั้งและทํางาน
C. หากผู้ซื้อต้องการช่างของเราไปโรงงานในท้องถิ่นของคุณ, กรุณาจัดอาหารและที่พักและสิ่งอื่น ๆ ที่จําเป็น.
