| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Saibo |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | YX18-76-762 / YX18-76-990 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | เหมาะสำหรับการขนส่งทางทะเล |
| เวลาการส่งมอบ: | 70 วันทำการหลังจากได้รับเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | T/T หรือ l/c |
| สามารถในการผลิต: | 300 ชุดต่อปี |
| ชื่อสินค้า: | เครื่องขึ้นรูปม้วนสองชั้น | อำนาจ: | 7.5kW + 5.5kw |
|---|---|---|---|
| ขนาดแป: | YX18-76-762 / YX18-76-990 | ความหนาเหล็ก: | 0.25-0.45mm |
| ผู้ประกาศรายชื่อ: | คู่มือหรือไฮดรอลิก | สถานี: | ชั้นขึ้น: 21stations; ชั้นล่าง: 23 สถานี |
| ลูกกลิ้งวัสดุ: | ASTM1045 ผิวชุบโครเมี่ยมพร้อมโครเมี่ยม | ขนาดของเส้น: | เกี่ยวกับ 8.0mx2.1mx2.0m |
| เน้น: | เครื่องขึ้นรูปลอนคู่,เครื่องม้วนลอนลอน |
||
เครื่องขึ้นรูปชั้นสองชั้น
1. ข้อมูลจำเพาะของวัสดุ
| 1 | วัสดุที่เหมาะสม | PI / PPGI |
| 2 | ความกว้างของวัตถุดิบ | 914 มม. / 1220 มม |
| 3 | ความหนา | 0.25-0.45mm |
2. พารามิเตอร์ที่ละเอียดของเครื่องจักร
| 1 | เครื่องขึ้นรูปม้วน | YX18-76-762 / YX18-76-990 |
| 2 | โครงสร้างเครื่องจักร | โครงสร้าง Pillar Guide |
| 3 | กำลังไฟทั้งหมด | กำลังขับ 7.5kw พลังไฮดรอลิค 5.5kw |
| 4 | สถานีลูกกลิ้ง | ขึ้นชั้น 21 สถานี ลงสถานี Layer-23 |
| 5 | ผลผลิต | 0-15m / นาที |
| 6 | ระบบขับเคลื่อน | ตามโซ่ |
| 7 | เส้นผ่านศูนย์กลางของเพลา | ¢ 70 มม. ของแข็ง |
| 8 | แรงดันไฟฟ้า | 380V 50Hz 3 เฟส (กำหนดเองได้) |
| 9 | สีของเครื่อง | Bule และสีเหลือง |
| 10 | ให้เวลา | 70 วัน |
| 11 | เงื่อนไขการชำระเงิน | 30% T / T 70% จ่ายก่อนส่งสินค้า |
3. การวาดรูป

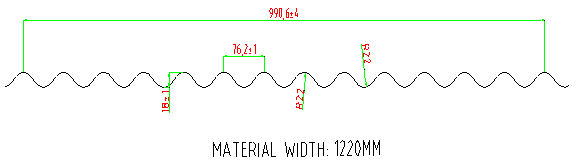

เลเยอร์ขึ้น

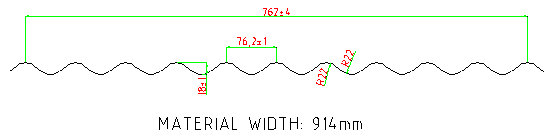

ชั้นล่าง
4. แผนภูมิของกระบวนการไหล
คู่มือการทำ decoiler-roll แบบฟอร์มตัด - ออกตาราง
5. ข้อกำหนดของส่วนประกอบ
(1) 5T Manual Un-Coiler
(2) ระบบ Pre-cutting

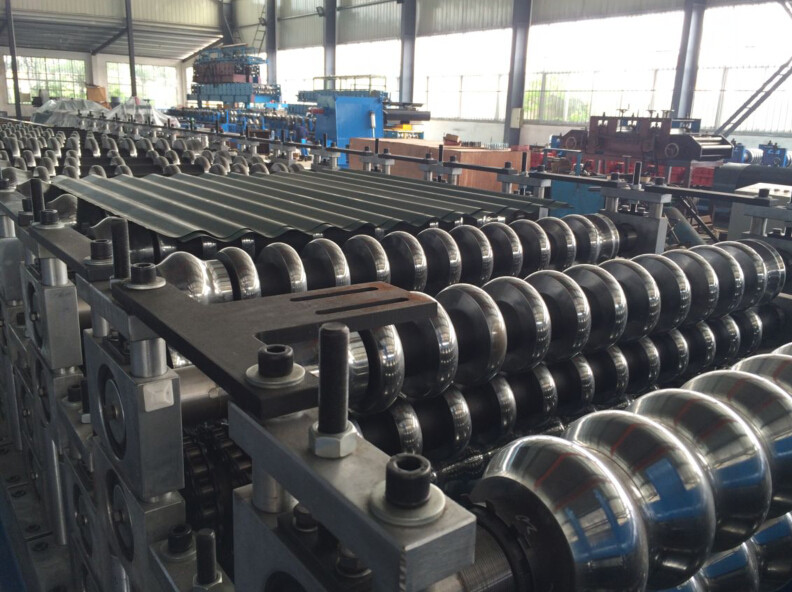

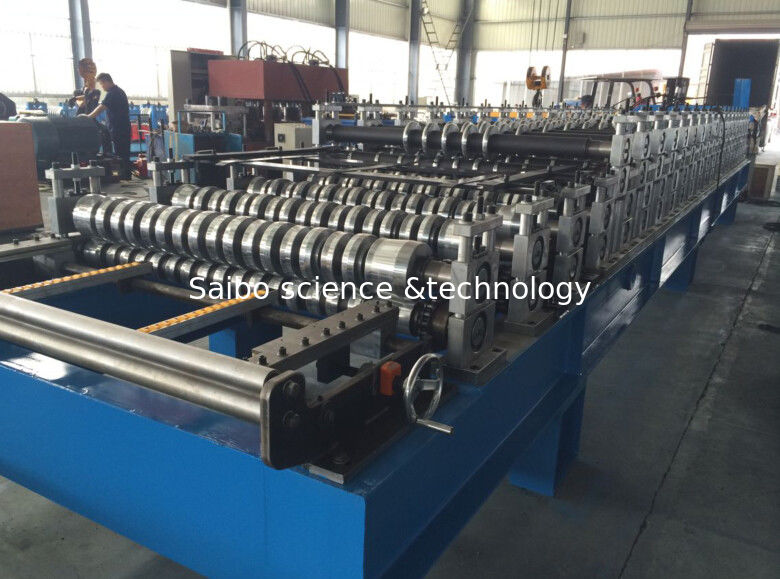

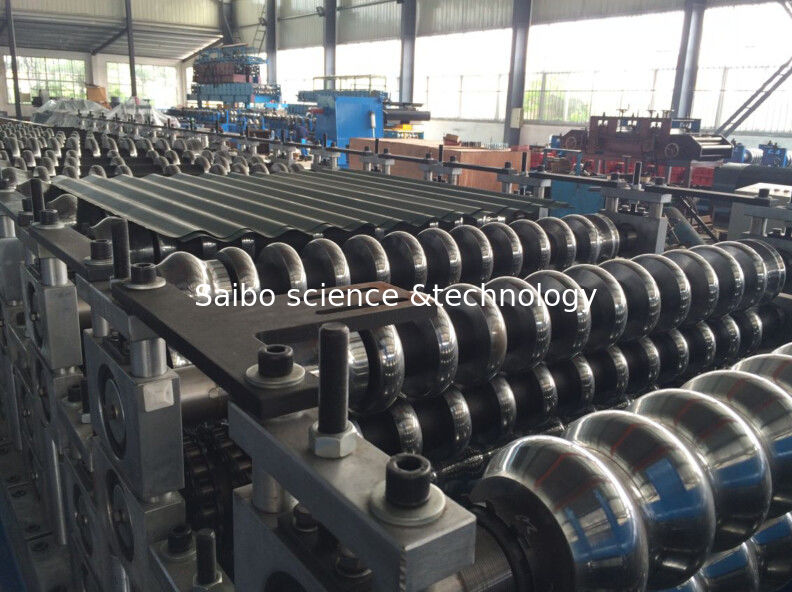

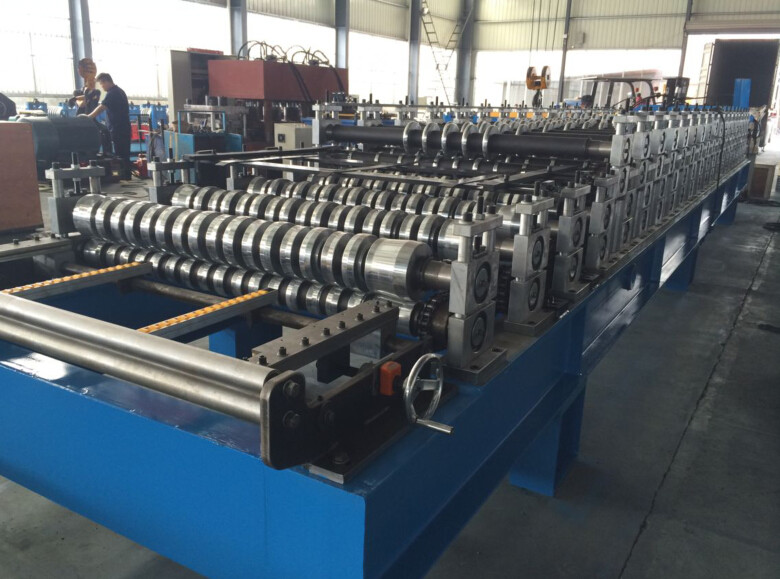

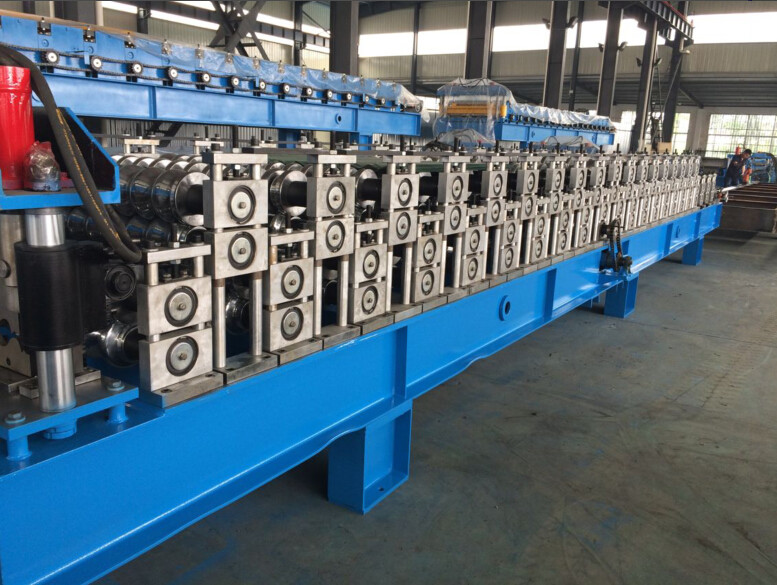

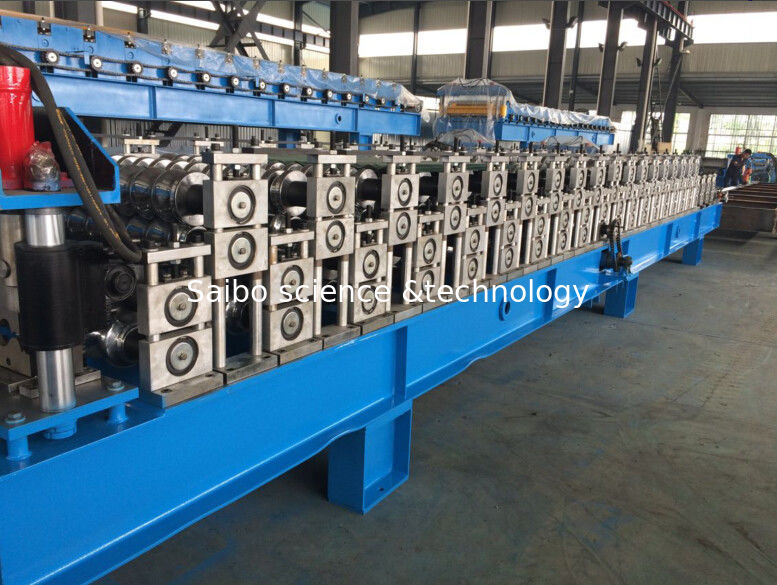

(3) เครื่องขึ้นรูปหลัก

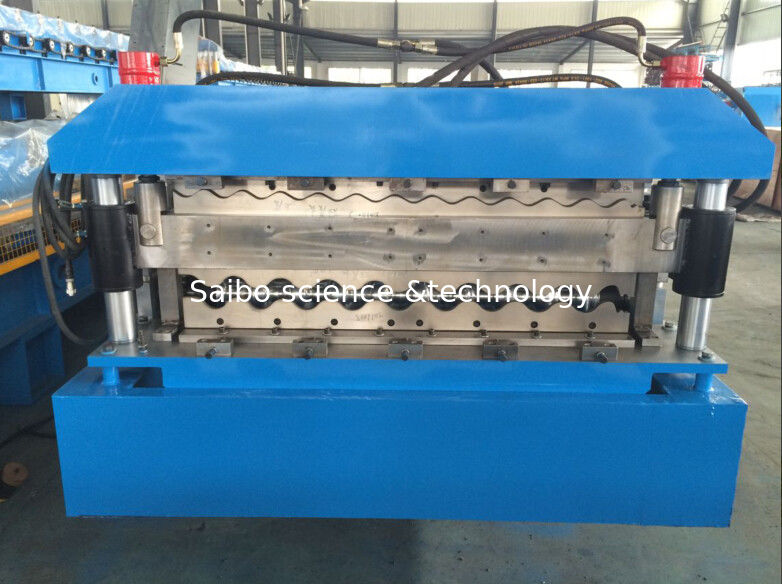

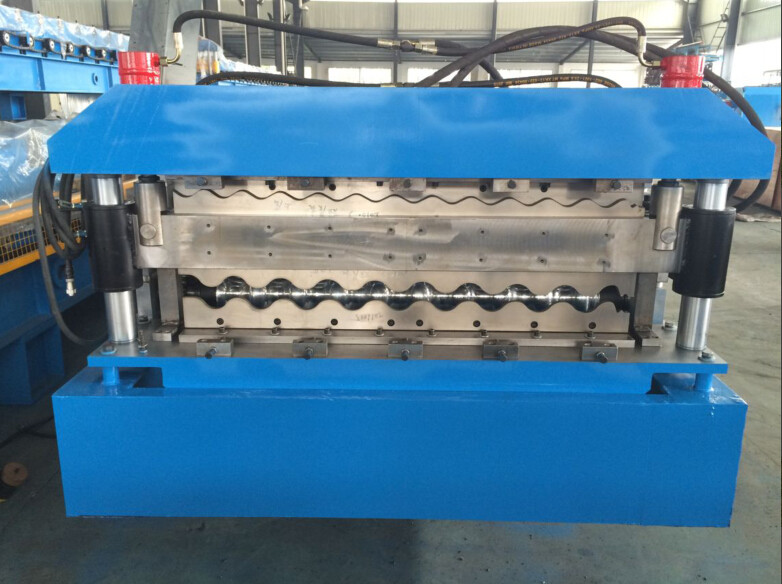

(4) ระบบตัดไฮดรอลิค
(5) ตู้ควบคุมคอมพิวเตอร์
